鍛鋼截止閥有三種閥蓋設計形式：一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接.二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封，可設計成"Y"型閥的有截止閥和止回閥。

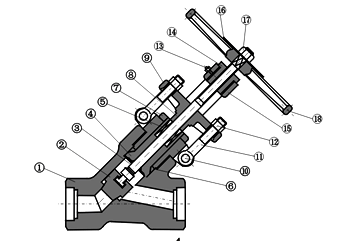

標準材質明細表
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304(L) | A182F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閥桿 | A182 F6 | A182F304(L) | A182F316(L) | |
| 4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 填料 | 柔性石墨 | PTFE | ||
| 6 | 密封圈 | F182F304L | A182F316(L) | ||
| 7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 8 | 填料壓套 | A276 420 | A182 F304 | ||
| 9 | 填料壓板 | A216WCB | A351CF8 | ||
| 10 | 銷釘 | A276420 | A182F304 | ||
| 11 | 活節螺栓 | A193 B7 | A193B16 | A193B8 | A1983 B8M |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 油嘴 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 14 | 閥桿螺母 | A276 F410 | |||
| 15 | 閥蓋 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 16 | 銘牌 | SS | |||
| 17 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 手輪 | A197 | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(開) | 333 | 333 | 332 | 408 | 406 | 524 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
